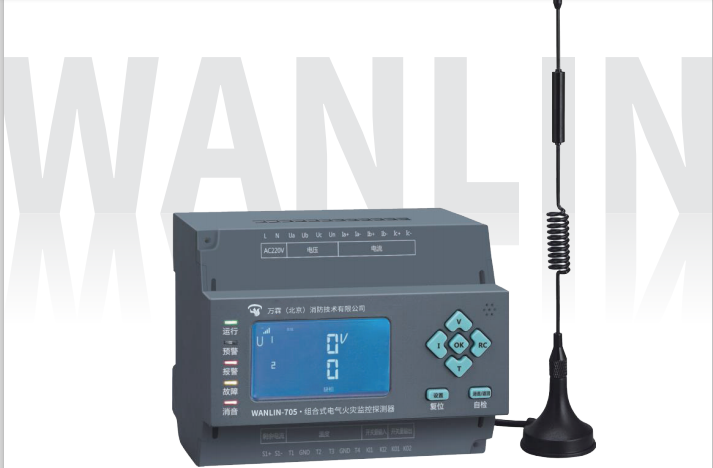

705智慧安全用电监控探测器--用户手册

一、概述

万霖智慧用电系统通过物联网技术对引发电气火灾的主要因素(导线温度、电流和漏电流等)进行不间断的数据跟宗与统计分析,实时发现电气线路和用电设备存在的安全隐患(如线缆温度异常、过载及漏电流越限等),经云平台大数据分析,即时向安全管理人员发送预警信息,后台设置充值,可以拨打电话及短信通知,指导其开展隐患治理,达到消除潜在的电气火灾危险,实现“防患于未然”的目的。本设备具备四路温度检测、三路电流检测和一路漏电流检测功能,有三种通读模式选择:485总线通讯,GPRS网络通讯和LORA无线通讯。

面板显示说明

数码管显示:温度显示,电流显示。

LED灯说明:运行(绿灯)/通讯,故障(黄)/信号,报警(红),消音(红),设置(绿)

按键:设置/消音,加/检验,减,查询/出厂设置,自检/复位

接线端说明:

Z1-Z4四路温度接入,Z1安装时安装在弟一路方便准确,以此类推。

NO和COM表示报警常开输出开关量,NC和COM表示报警常闭输出开关量

DC12V  表示设备需要直流12V供电

AB表示485通讯线

漏电互感器 表示漏电流接入口

电流互感器表示三路额定电流接入口




二、系统设置

1、出厂设置:

上电后,按住“出厂设置”键5秒,设备会恢复出厂设定值:

剩余电流报警值:0.150A

继电器输出参数:60

机器地址编号:详见机身二维码(18位)

同时所有的LED灯,数码管亮5秒种,继电器闭合 5秒种

2、参数设置:

上电后,按住“设置”键5秒,设置LED(绿)亮,进入“设定状态”。

3、剩余电流报警值设定:弟一个数码管显示:Cc-1   第二个显示:0.150,通过“加”“减”键可以设置漏电流报警值。

4、电流报警值设定:弟一个数码管显示:Cc-2  第二个显示:500.0,通过“加”“ 减”键可以设置漏电流报警值。(通过按查询键可以切换个位和十位;电流大小只能统一设置,不能单独设某一路)

5、温度蕞大报警值设定:弟一个数码管显示:65.00  第二个显示:LL-1通过“加”“ 减”键可以设置温度蕞大报警值。(只能设置四路温度为一个报警值,不能单独设某一路)

6、温度蕞小报警值设定:弟一个数码管显示:-50.0  第二个显示:LL-2通过“加”“ 减”键可以设置温度蕞小报警值。(设置四路温度为一个报警值,不能单独设某一路)

7、继电器设置:在“继电器输出设置”状态再短按二次“设置”键,即进入“机器地址编号设置”状态;弟一个数码管不显示   第二个显示:Ar-00;可以通过“加”“ 减”“查询”键设定2位的参数值。(出厂默认:00)

8、复位:

消除报警指示恢复,故障指示恢复,继电器输出恢复;显示到正常状态;报警LED恢复,故障LED恢复,消音LED恢复,运行LED亮

9、报警:

显示报警的回路及报警时的剩余电流值:A--1 XXXX (漏电流报警)

显示报警的回路及报警时的电流值:A—2~4 XXXX (剩余电流报警)

继电器输出,蜂鸣器一直鸣叫,报警指示LED亮,按消音键可以停止声音,按复位键可消除报警和消音LED亮,继电器恢复。

10、故障:

断路/开路故障显示:Ero-  X1 X2 X3 X4

X1~4 显示:  0未安装,1正常,2开路,3短路

X1 ,第1路,X2 ,第2路,X3 ,第3路,X4 ,第4路,

故障鸣叫:“笛..笛..笛....”断续,直到故障消除后自动停止;也可手动销声;

故障LED灯:亮;按消音键可消除声音,按复位键可同时让消音和故障LED灭

11、自检设备(需要30S~60S的时间,一直按着自检键3秒):

1,检测LED数码管显示,指示灯显示是否正常;

2,检测蜂鸣器是否正常

3,检测所有安装的剩余电流互感器,并且对每一路剩余电流互感器校正到0(剩余电流互感器安好,并且检测的主回路没有剩余电流的情况下进行);并且显示出所有安装好的剩余电流互感线圈;

显示5秒:-LoN  X1 X2 X3 X4

X1~4 显示: 0未安装,1安装正常,2开路,3短路

 X1 ,第1路,X2 ,第2路,X3 ,第3路,X4 ,第4路,

12、检验:(设置安装好后,确认一下设置的参数和安装的剩余电流互感器是否正常)

显示1(3秒):弟一个4位数码管显示设置的剩余电流值0.XXX  ,第二个4为数码管显示设备编号Ar-XX;

比如: 0.150  Ar-01

显示2(5秒):显示安装的剩余电流互感器的情况:  -LoN   XXXX

比如:(1)数码管显示: -LoN   1111,安装的4个剩余电流互感器都正常;

   (2)数码管显示: -LoN   1200,安装的第1路正常,第2路安装好后开路了,第3,4路没有安装剩余电流互感器;

13、查询:可以查询每一路剩余电流互感器的当前值,每一路的报警值,剩余电流互感器的故障

1.如果报警LED亮时,前面的4位数码管显示回路:A--1~4,后面的4位数码管显示当前值;A--1~4表示报警电流的路数。通过“加”“ 减”键可以切换显示路数。

按“查询键”一次,可以切换到查询温度值,通过“加”“ 减”键查询不同的路数的温度值。

再按“查询键”一次:回到初始显示状态;

没有报警和故障时,只能查询每一回路的当前值。

14、远程设置:用户端平台支持远程设置功能,可以实现远程设备的编程,温度、电流、漏电流设备,也可以实现远程消音、复位。
